　　　　　　　　　　　油氣潤滑系統設計介紹　　　　　　<< 上一頁
八、開式齒輪油氣噴射潤滑系統

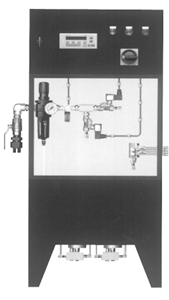

　　開式齒輪油氣噴射潤滑系統由油氣噴射潤滑裝置和噴嘴組成。油氣噴射潤滑裝置（見圖23）分上中下三個部分。上面部分為PLC電氣控制部分，中間部分為壓縮空氣處理和油氣流分配及輸出，下面部分由油箱、氣動泵（一個工作、一個備用）和油氣混合塊組成。從位于油氣噴射潤滑裝置右側的油氣出口供出的油氣混合物通過噴嘴噴射到齒輪上。

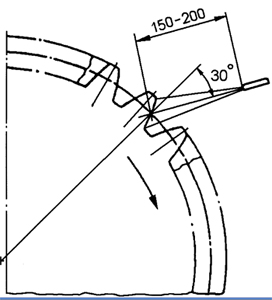

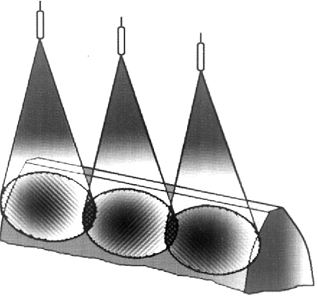

在對開式齒輪進行噴射潤滑時，應把潤滑劑噴射在驅動小齒輪的受負荷的齒面上，這樣，當驅動小齒輪和大齒輪嚙合時，會把潤滑劑帶到大齒輪的每個嚙合面上。噴嘴安裝時，要注意噴嘴的安裝角度以及與被潤滑面之間的距離，如圖24所示。如齒面較寬，可把多個噴嘴并排安裝在一起，兩個相鄰的噴嘴所噴射在齒面上的區域應有一小部分重疊，確保在齒面上沒有潤滑劑的噴射盲區（見圖25）。由于采用了單質噴嘴，因此能對齒面進行連續噴射，而不是象雙質噴嘴那樣的瞬間斷續噴射，所以能確保每一個齒面都能復蓋一層均勻的精細的潤滑劑。
噴射潤滑系統能對壓縮空氣壓力進行監控，一旦出現故障就會發出報警信號。
　　

九、行車軌道潤滑裝置
對行車軌道進行潤滑可減少車輪和軌道之間的磨損，節省備件及維修費用，降低行車的運行成本，延長車輪和軌道的使用壽命。由于減少了車輪和軌道之間的摩擦，因此可降低行車運行時產生的噪音。

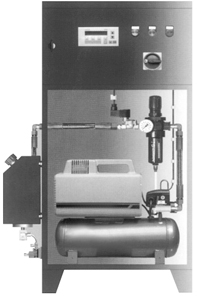

行車軌道潤滑裝置（見圖26）由上下兩部分組成，上面部分是PLC電氣控制部分，下面部分由氣動泵、小型空氣壓縮機和壓縮空氣處理部分、油氣混合塊以及Jetsplit油氣分配器等組成?？紤]到行車的移動距離大，從現場的壓縮空氣網絡引入氣源困難，所以，本裝置自帶小型空氣壓縮機。
行車軌道潤滑裝置采用安裝在油箱底部的氣動泵供送潤滑劑，油箱的容積為5升。泵是間歇工作的，由二位二通電磁閥控制。壓縮空氣一旦打開，驅動泵完成壓油行程。壓縮空氣關閉后，在彈簧的作用下，活塞復位并完成吸油行程。泵的工作時間和間隔時間根據實際需要可進行調節。潤滑劑可實現連續噴射，噴射間隔時間主要取決于行車的行駛距離。只有當行車運行時，潤滑系統才會工作。
由泵供送的潤滑劑在油氣混合塊里與壓縮空氣混合并形成油氣混合物，然后進入具有4個油氣出口的Jetsplit油氣分配器。

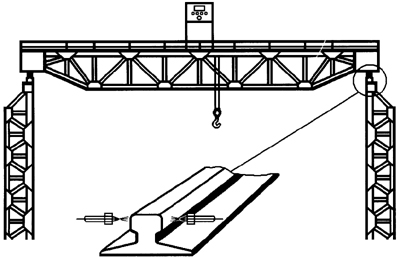

在每根軌道的兩側各安裝了兩個噴嘴。經油氣分配器均勻分配的油氣混合物通過噴嘴以及其精細的顆粒噴射到軌道的兩側面（如圖27所示），不會對環境造成污染。
應采用含固體成分的有較強的耐壓性和附著力的潤滑劑。本公司可配套提供這種專用潤滑劑。
PLC電氣控制部分主要是以距離控制的方式對行車軌道的潤滑進行控制，也可以時間進行控制。借助于接近式開關的感應，當行車行駛一段距離后，二位二通電磁閥打開，潤滑系統開始工作，潤滑劑按設定的噴射時間被連續噴射到每根軌道的兩側。噴射結束后，潤沒系統停止工作直到下一個行車行駛的距離感應信號出現為止。
潤滑系統是與行車的行駛聯鎖的，當行車停止運行時，潤滑系統是不會工作。
　　　　　

十、油氣工藝潤滑系統
拉伸彎曲矯直機工作輥在工作過程中，由于輥子表面沒有油膜，使鋁板與輥子之間有粘著現象，造成劃痕，影響了鋁板的表面質量。為了解決這一問題，現采用向鋁板上下表面噴射潤滑油的方法。
本油氣工藝潤滑系統主要由主站、油氣分配、噴嘴和PLC控制裝置組成，向鋁板上下表面定時定量地噴射潤滑油。

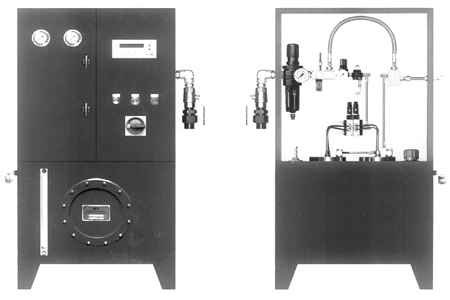

圖28是主站的圖片。主站是潤滑油的供給、壓縮空氣的處理、油氣混合和油氣流輸出以及電氣控制的總成。
主站由上下兩部分組成。上部的前半部分是PLC電氣控制裝置，上部的后半部分是潤滑油的供給部分、壓縮空氣處理和供給以及油氣混合和輸出部分。主站的下部是油箱。
由主站供送出來的油氣流被輸送到AJSV型油氣分配器，通過這種油氣分配器的一級分配后均勻地分成若干股油氣流，每股油氣流進入一個JSV型油氣分配器，每個JSV型油氣分配器可再把油氣流均勻地分成若干股油氣支流。
每股油氣支流的末端接一個扁平噴嘴，油氣流通過噴嘴噴射到鋁板表面，噴嘴的數量視鋁板的寬度可增減。從噴嘴噴射到鋁板表面的潤滑油噴射區域呈橢圓狀，噴嘴的噴射角度、噴嘴和鋁板表面的距離和噴嘴之間的橫向距離都可進行調節。從噴嘴到鋁板表面的距離一般為150到200mm，距離越遠，噴射區域越大；噴嘴與鋁板表面呈垂直噴射；噴嘴之間的橫向距離應視噴射區域進行調節，應調節到兩個相鄰的噴射區域有小部分交叉復蓋，以確保鋁板表面沒有噴射盲區。
噴嘴是一種寬角扁平噴嘴，噴射精細，噴射角度寬。它在安裝調整時可以前后左右移動，便于調整噴嘴間的相對位置和噴嘴與鋁板之間的距離，也可繞固定桿旋轉，調整噴射角度。
