Y型系列過濾器(4～10MPa)

一、使用條件

Y型系列過濾器是石油、化工等輸送管線上必不可少的設備，具有結構緊湊，使用方便，過濾能力大，壓力損失小，安全可靠，價格低廉等優點。本產品規格齊全，適用性強，若將它安裝在泵的入口或系統管線的有關部位，可提高泵及設備的使用壽命，又能保證整個系統安全穩定的運行。 　　過濾器是從流體中分離固體顆粒的過程，通常在壓差推動下，迫使流、固相混合物通過過濾介質使固體顆粒截留于介質上，達到使流體和固體互相分離的功能。

二、技術參數及外形尺寸

YZ- Ⅰ型(4MPa) 公稱直徑DN D0 L H 管塞螺紋N 15 Rc1/2″ 120 160 ZG1/4″ 20 Rc3/4″ 130 170 ZG1/4″ 25 Rc1″ 140 175 ZG1/4″ 32 Rc1 1/4″ 170 185 ZG1/4″ 40 Rc1 1/2″ 190 195 ZG1/4″ 50 Rc2″ 220 210 ZG3/8″ YZ-Ⅰ型為整體鑄造螺紋連接式過濾器(DN15～50，PN≤4.0MPa)

YZ- Ⅱ型(10MPa) 公稱直徑DN D0 L H 管塞螺紋N 15 21.8/18.5 120 170 ZG1/4″ 20 27.4/25.5 130 180 ZG1/4″ 25 34.2/32.5 140 185 ZG1/4″ 32 42.9/38.5 170 210 ZG1/4″ 40 48.8/48.5 190 220 ZG1/4″ YZ-Ⅱ型為整體鑄造承插焊連接式過濾器(DN15～40，PN≤10.0MPa)

Y- Ⅰ型(5MPa) 型 號 公稱直徑DN 公稱壓力PN L H 管塞螺紋N Y15-I 15 260 180 ZG1/4″ Y20-I 20 270 190 ZG1/4″ Y25-I 25 ≤5.0MPa 270 190 ZG1/4″ Y32-I 32 280 230 ZG1/4″ Y40-I 40 280 230 ZG1/4″ Y-Ⅰ型為焊接型法蘭連接式過濾器(DN15～40，PN≤5.0MPa)

Y-Ⅱ型(5MPa) 公稱直徑DN L H 管塞螺紋N 50 290 245 ZG3/8" 65 320 280 ZG3/8" 80 350 315 ZG3/8" 100 425 360 ZG3/8" 150 540 460 ZG3/4" 200 700 540 ZG3/4" 250 800 660 M20×1.5 300 950 750 M20×1.5 350 1050 845 M20×1.5 400 1250 920 M20×1.5 Y-Ⅱ型焊接型法蘭連接式過濾器

Y-Ⅲ型(5MPa) 公稱直徑DN L H 管塞螺紋N 80 330 150 ZG3/8" 100 360 160 ZG3/8" 150 440 200 ZG3/4" 200 540 230 ZG3/4" 250 600 270 M20×1.5 300 680 300 M20×1.5 350 750 340 M20×1.5 400 850 380 M20×1.5 Y-Ⅲ型焊接型法蘭連接式過濾器

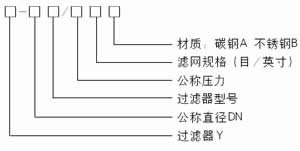

三、型號標注說明

四、工作原理 　　Y-Ⅰ型、Y-Ⅱ型，它們是由主管和支管按一定角度焊接而成，當液體進入置有相應規格濾網的濾筒后，其微小雜質濾至支管底部，而濾液則由過濾器出口排出。 　　Y-Ⅲ型它安裝在管線轉彎處，當流體進入濾筒后，濾液能轉過90°從出口排出。清洗時，旋開支管底部的旋塞或拆卸開板即可。 五、濾網規格及各部分材質

濾 網 規 格

目數/英寸 20 30 40 60 80 100 絲徑 0.417 0.315 0.213 0.122 0.102 0.081 凈孔徑 0.853 0.532 0.422 0.301 0.216 0.173 有效面積% 45 40 45 51 47 46
