XHZ型稀油潤滑裝置 (0.5MPa)

<< 下一頁 　　
一、使用條件
本產品適用于冶金、重型、礦山等機械設備單配稀油循環潤滑系統中，其工作介質粘度等級為N22-N460（相當于ISO VG22-460）的工業潤滑油，冷卻裝置采用列管式油冷卻器。
稀油潤滑裝置的公稱供油壓力為0.63MPa；過濾精度低粘度時為0.08mm；高粘度時為0.12mm；冷卻水溫度≤30℃；冷卻水壓力＜0.4MPa；冷卻器的進油溫度為50℃時，潤滑油的溫降≥8℃，蒸汽壓力為0.2-0.4MPa；泵口壓力應大于0.63MPa。
XHZ-6.3～XHZ-125的小型稀油潤滑裝置為整體出廠；XHZ-160～XHZ-500的中型稀油潤滑裝置為分部件包裝出廠；XHZ-630～2000及XHZ-630A～2000A(帶壓力罐加“A”)的大型稀油潤滑裝置為散件成套供貨，現場焊接組裝。

二、工作原理
本稀油潤滑裝置的工作原理如下：
油液由油泵排出經單向閥、截止閥、雙筒網式過濾器及油冷卻器后被直接送往潤滑點，然后沿著系統的回油總管經回油過濾流回油箱。泵的公稱壓力為0.63MPa（即泵的******出口壓力），稀油潤滑裝置的供油壓力為0.5MPa（即出油口壓力）。設有壓力罐的稀油潤滑裝置，其氣源壓力為0.5～0.6MPa。
正常操作時，一臺齒輪泵工作，一臺備用，通過轉換開關來控制使之交替使用，通過按鈕開關啟動和停止。泵的輸出端配有安全閥，用以避免油泵過截，此閥設定的開啟壓力為0.63MPa。系統的壓力由壓力開關控制，當系統壓力達到正常調定值時，主機方可啟動，當系統壓力低于某一調定值時，備用泵自動啟動，直到壓力恢復正常為止。如系統壓力繼續降低，低于最低調定值時，發出低壓事故報警信號，責令主機停車排除故障。

三、結構特點
1、在雙筒過濾器上裝有差壓訊號器，當過濾器進出口壓差超過0.10～0.15MPa 時，差壓訊號器發出報警信號，用來通知切換工作濾網筒，以便清洗或更換濾網（此裝置設計在冷卻器裝置之前；油粘度較高者更適合）。
2、在冷卻器的進水口裝有一個直讀式溫度計和電磁水閥，用來觀察進水溫度和控制冷卻水的通或斷。在系統的出油口處，裝有一個電接點、溫度計和溫度控制器，用于控制工作油溫；當出口油溫高于某一調定的溫度時，電磁水閥自動開啟，冷卻器投入工作，直到油溫恢復正常為止。如冷卻器已投入工作，系統的油溫繼續上升，達到最高溫度時，溫度控制器發出油溫過熱報警信號。當冷卻器需要更換或維修時，可關閉冷卻器的進出口閥門，打開旁路閥門，油液即不經冷卻器直接送往潤滑點。
3、在油箱上裝有二個電接點溫度計和二個液位開關，當油箱油溫低于某一調定溫度時，電加熱器通電或蒸汽閥門開啟，對油液進行加熱，直到達到正常操作油溫為止。當油箱中油液的溫度低于最低調定溫度時，油泵不能啟動，需對油箱中油液加熱。當油箱的液位達到上限或下限時，液位開關發出報警信號。
4、型號后帶“A”者為有壓力罐的裝置，可滿足發生意外事故或突然停電時，儲存在壓力罐中的油液可作臨時壓力油源向系統短時供油，但需注意壓力罐上的一般單向閥應水平安裝，不得向下安裝（對較小的旋啟式單向閥允許向上安裝），附圖中應作相應改變。
5、配有電控柜和儀表盤，觀察運行參數方便，可實現自動控制和事故報警。

四、技術參數
型 號

公稱
流量L/min

 油箱
容積
m3		 電動機 過濾
面積
m2		 換熱
面積
m2		 冷卻水
管通徑
mm		 冷卻水
耗量
m3/h		 電加熱
器功率
kW		 蒸汽管
通徑
mm		 蒸汽
耗量
kg/h		 壓力罐
容量
m3		 出油口
通徑
mm		 回油口
通徑
mm		 重量
（約）
kg
極數
p		 功率
kW
XHZ-6.3 6.3 0.25 6 0.75 0.05 1.3 25 0.6 3 — — — 15 40 320
XHZ-10 10
XHZ-16 16 0.5 6 1.1 0.13 3 25 1.5 6 — — — 25 50 980
XHZ-25 25
XHZ-40 40 1.25 6 2.2 0.20 6 32 3.8 12 — — — 32 65 1520

XHZ-63

 63
XHZ-100 100 2.5 6 5.5 0.40 11 32 7.5 18 — — — 40 80 2850
XHZ-125 125
XHZ-160 160 5 4, 6 7.5 0.52 20 65 20 — 25 40 — 65 125 3950
XHZ-200 200
XHZ-225 225 10 4, 6 11 0.83 35 100 30 — 25 65 — 80 150 5660
XHZ-315 315
XHZ-400 400 16 4, 6 15 1.31 50 100 45 — 32 90 — 100 200 7290
XHZ-500 500
XHZ-630 630 20 6 18.5 1.31 60 100 55 — 32 120 2 100 250 8169
XHZ-630A 10160
XHZ-800 800 25 6 22 2.2 80 125 70 — 40 140 2.5 125 250 11550
XHZ-800A 13780
XHZ-1000 1000 31.5 6 30 2.2 100 125 90 — 50 180 3.15 125 300 13315
XHZ-100A 15500
XHZ-1250 1250 40 6 37 3.3 120 150 110 — 50 200 4 150 300 15350
XHZ-1250A 17960
XHZ-1600 1600 50 6 45 3.3 160 150 145 — 65 260 5 150 350 20010
XHZ-1600A 23020
XHZ-2000 2000 63 8 55 6 200 200 180 — 65 310 6.3 200 400 25875
XHZ-2000A 30300
注：1、A 為帶壓力罐的稀油潤滑裝置，呈正方形布置。
　　2、斜齒輪油泵為4 極電機；人字齒輪油泵為6 極電機；極數也根據介質粘度確定，粘度高時宜選低速。
　　3、如冷卻水質采用江河水，需經過濾沉淀，水溫不應超過32℃。

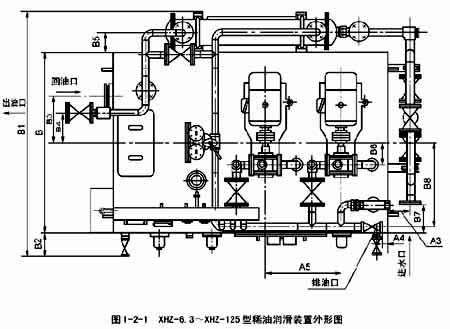

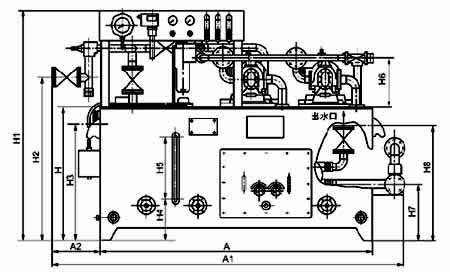

五、結構尺寸
